上一篇瑞森小編給您詳細介紹了什么是荷重軟化溫度，今天給您分享一下作為老牌耐火材料生產廠家我們對于生產的耐火制品是如何做荷重軟化溫度這一項檢測的，國標規定的檢測方法有哪些？做好的材料，為耐火材料行業發展貢獻自己的一份力量，為窯爐長壽保駕護航。

    國標規定，測定耐火制品荷重軟化溫度的方法，有示差一升溫法和非示差一升溫法兩種。

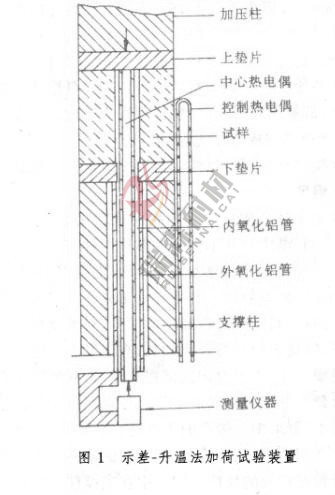

    (1)示差一升溫法是國際標準化組織1970年推薦，1989年公布的耐火制品一荷重軟化溫度測定方法(ISO1893)，其原理是將圓柱體試樣，在承受規定的壓負荷下，以規定的升溫速率加熱，直至發生規定的變形量或坍塌為止。升溫時記錄試樣的變形，并測定達到規定變形量的溫度或坍塌的溫度。所采用的加荷試驗裝置見圖1。

    要求中心帶孔的支撐柱、加壓柱、上墊片和下墊片之間，在受壓條件下，到試驗的最終溫度無明顯的變形和互相間的反應。圖1中在支撐柱內的外氧化鋁管頂在下墊片的下面，能在支撐柱內自由移動；在外氧化鋁管內的內氧化鋁管，穿過下墊片和試樣的中心孔，頂在上墊片的下面，可在外氧化鋁管內、下墊片內和試樣內自由移動。內、外氧化鋁管必須能保證到試驗最終溫度無明顯畸變。外氧化鋁管的下端與位移傳感器外殼固定在一起，由內氧化鋁管下端頂壓驅動傳感頭，聯接到自動記錄儀上，組成一個測量試樣變形的系統，要求靈敏度至少達到0.05mm。這種示差結構測量系統，消除了支撐柱、加壓柱及墊片的膨脹，測量試樣的變形量準確。穿入內氧化鋁管的中心熱電偶，其熱接點位于試樣高度的中心，以測量試樣幾何中心的溫度。帶有保護管的控溫?zé)犭娕迹糜谠嚇拥耐鈧?cè)，以控制升溫速率，兩者都必須是鉑銠一鉑銠型熱電偶。所采用的試樣尺寸為直徑50mm、高50mm的圓柱體，軸心鉆一直徑12～13mm貫通的圓孔，上、下底面平坦并相互平行。將試樣置于電加熱爐內支撐柱與加壓柱之間，對致密定形耐火制品加壓0.2N／mm。；對定形隔熱耐火制品加壓0.05N／mm2。升溫速率4．5～5．5℃／min。記錄試樣中心溫度及變形量，得溫度一變形曲線。再用事先已測得相當于通常試樣高度的氧化鋁管的溫度一膨脹曲線，對試驗所得的溫度一變形曲線進行校正。分別報告自試樣膨脹最高點壓縮試樣原始高度的變形0.5％、1％、2％和5％相應的溫度，即荷重軟化t 0.5、t1、t2和t5的溫度。世界各國示差升溫法測定耐火制品荷重軟化溫度的方法，都與ISO1893一致。

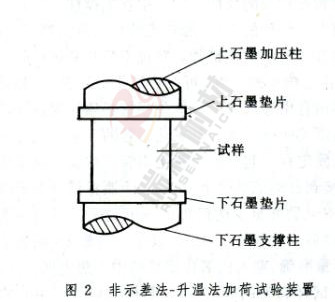

    (2)非示差一升溫法，通常簡稱為升溫法或非示差法，到1993年它仍是世界各國最常用的方法。所采用的設備結構簡單，無示差測量系統，而直接測量試樣的變形，實際包含石墨質的支撐柱、加壓柱和上、下墊片的膨脹值，測定結果與示差法相比偏高不如示差一升溫法更接近真值，但測定方法可以達到更高的溫度。國際上非示差一升溫法測定耐火制品的荷重軟化溫度雖無統一標準，但各國的標準方法大致相似(ASTM C16除外)，其測定結果的表示方法卻不完全一致。

      中國《荷重軟化溫度檢驗方法》(YB370一75)規定的試樣是直徑36mm、高50mm的圓柱體，恒定壓負荷為0.2N／mm2，在電爐中加熱，升溫速率在低于試樣膨脹最高點的150～200℃以前為10～15℃／min，以后為5～6℃／min。測定試樣溫度一變形曲線。結果報告試樣從試樣膨脹最高點被壓縮變形0.6％(0.3mm)軟化開始溫度、變形4％(2mm)溫度或潰裂溫度。前蘇聯《測定耐火制品荷重軟化溫度方法》(r10CT4070)與中國YB370—75相同，其結果表示方法稍有差異。德國《耐火磚荷重軟化溫度的測定》(I)IN51064)所采用的試樣直徑50mm、高50mm的圓柱體，恒定壓負荷為0.2N／mm2，在電爐中加熱，加熱速率為低于1000℃時15℃／min、高于1000℃時8℃／min，測定試樣溫度一變形曲線。結果表示方法：ta(軟化開始溫度)表示試樣從最高膨脹點被壓縮0.6％(0.3mm)時的溫度。tE(終止溫度)表示試樣從最高膨脹點被壓縮20％(10mm)時的溫度。tb(潰裂溫度)表示觀察不到久試樣即潰裂的溫度。日本《耐火材料荷重軟化溫度試驗方法》(JISR2209)所采用的試樣是直徑50mm、高50mm的圓柱體，恒定壓負荷為0.2N／mm。

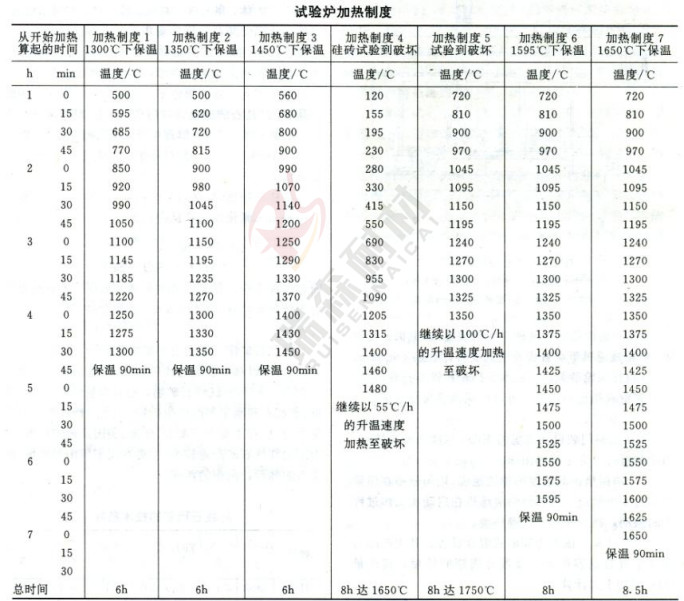

     在電爐中加熱，加熱速率為低于1000℃時6℃／min、高于1000℃時4oC／min。測定試樣溫度一變形曲線。結果表示方法：T1(軟化開始點)表示試樣膨脹最高點的溫度；T2表示試樣從膨脹最高點被壓縮2％(約1mm)時的溫度。T3表示試樣從膨脹最高點被壓縮20％(約10mm)時的溫度。英國《荷重軟化溫度的測定方法》(：BSl9024．8)所采用的試樣高63mm、截面為44mm。正方形的棱柱體，恒定壓負荷為0.19N／mm2，在電爐或燃油、燃?xì)鉅t中加熱，加熱速率低于1500℃時為10oC／min，1500～1550℃時為5℃／min，高于1550℃時為1℃／min。結果報告試樣在某溫度的變形百分?jǐn)?shù)或潰裂溫度。美國《耐火磚高溫荷重試驗方法》(A。NSI／ASTMC16)與上述各國的測定方法有顯著的不同，所采用的試樣由2塊長228mm、寬114Mm、厚64mm或76mm的直形耐火磚組成，兩塊磚同時豎立在燃?xì)饣蛉加蜖t內，按其橫截面積加恒定壓負荷0.175N/mm2，按規定滾的制度加熱(見表)。

結果表示方法：如試樣在試驗中潰裂時，報告潰裂溫度。對于試驗終止試樣尚未潰裂時，測量其冷卻至室溫后的長度變化，以試樣未經試驗前原有長度為基礎，計算兩塊磚平均變形的百分率。
