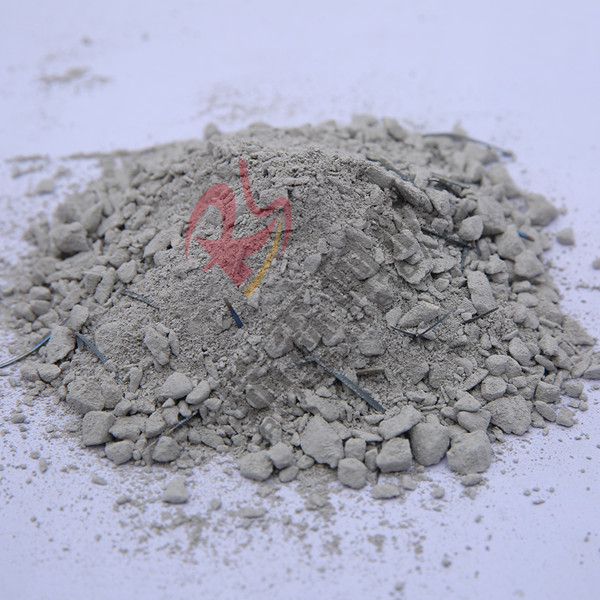

上一篇我們著重介紹了鋼纖維澆注料是什么？以及鋼纖維澆注料中加入的鋼纖維是什么？順便延伸展開了很多客戶對鋼纖維澆注料存在一定的疑問？具體在使用當中使用溫度是多少度？

    今天我們著重展開介紹一下鋼纖維澆注料的特點是什么？以及上一篇未來得及介紹的鋼纖維加入量是多少？

    我們有的客戶在選擇購買鋼纖維耐火澆注料時強調(diào)“加入量在3~5%之間”

    這是個錯誤的判斷，關(guān)于在鋼纖維耐火澆注料加入越多的鋼纖維，那么質(zhì)量就越好這個看法也肯定是錯誤的。為什么澆注料中鋼纖維加入量不能太大？因為鋼纖維加入量過多會使耐火澆注料的高溫物化性能變壞，如鋼纖維會使?jié)沧⒘辖?jīng)高溫燒后的殘余線膨脹大。同時，是澆注料中氧化鐵含量增加，降低其抗侵蝕性，更會影響到澆注料在施工時候的作業(yè)性，所以加入量的選擇應(yīng)根據(jù)窯爐類型使用部位使用溫度來判斷較為合適。一般來說加入量是體積比的0.6%-2.5%；

    那么說了這么多，鋼纖維澆注料究竟有什么特點呢？在使用上最大的優(yōu)點是什么呢？究其根本，瑞森小編給您進行詳細的展開分析：

    1.提高機械強度（耐磨，耐壓，抗折，抗拉）：大量的試驗和使用效果表面，鋼纖維澆注料在加入鋼纖維后強度增加，抗壓抗折抗拉都相對增強，主要是因為鋼纖維有很強的抗拉強度和很高的硬度；

    提高的機械強度，尤以提高中溫強度較為明顯。1300℃×3h燒后抗折強度可增26.8%，耐壓強度增加43%。這是因為在低溫時，澆注料靠水硬性產(chǎn)物獲得強度；而高溫下，水硬性結(jié)合強度被陶瓷結(jié)合取代。因此，在低溫和高溫下，澆注料都具有較高的燒后強度。中溫時，水硬性結(jié)合強度由于水花產(chǎn)物脫水而喪失；陶瓷結(jié)合還未充分形成。因此，中溫下，鋼纖維的增強起著很重要的作用。

    2.抗熱震性能好：由于鋼纖維提高了澆注料的相對韌性，所以抗熱震性能得以改善。陶新霞指出：同材質(zhì)的澆注料，加有鋼纖維增強的在1100℃-水的冷熱循環(huán)作用下，19次才發(fā)生掉角；而不加鋼纖維增強的澆注料經(jīng)14次冷熱循環(huán)后便掉角。由此證明，用鋼纖維增強可提高澆注料的抗熱震性能。

    3.提高澆注料的相對韌性，耐機械沖擊能力，抑制養(yǎng)護、干燥及熱處理后澆注料的收縮，抗開裂、抗剝落性從而延長澆注料的使用壽命：主要是鋼纖維是由用310、304等不同牌號的耐熱鋼硬拉成鋼絲，在澆注料中加入的鋼纖維會錯落排列，鋼纖維的特殊形狀很大程度上加強了澆注料的握裹力。

    說了這么多鋼纖維澆注料的特點，那么在使用上究竟是如何應(yīng)用呢？下一篇我們繼續(xù)分享！借此也要提醒大家，不僅在耐火澆注料中加入鋼纖維，在可塑料和搗打料中也可以加入適量的鋼纖維，提高抗開裂性和抗剝落性。而且在養(yǎng)護過程中，加入鋼纖維能防止?jié)沧⒘系木€收縮度。
